淄博S13-80KVA/35KV/10KV/0.4KV油浸式变压器

变压器型号：S13-80KVA/35KV/10KV/0.4KV

变压器规格：S13-80KVA/35KV/10KV/0.4KV

介绍摘要：　　S13-80KVA干式变压器低压线圈采用箔式结构，有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题，同时箔式线圈不存在轴向匝数和轴向绕制螺旋角，有效地消除了短路时变压器的轴向力，保证了线圈内的电流密度可以根据高压线圈负荷分布自由地沿轴向调整，减少了低压突发短路时的径向力。　　干式变压器接线方式　　1、干式变压器短接变压器的“输入”

咨询热线：137-0635-4419

产品详情：

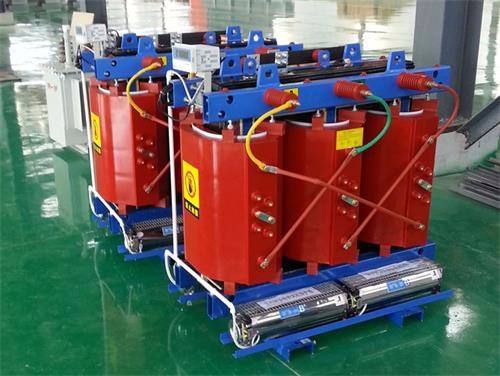

　　S13-80KVA干式变压器低压线圈采用箔式结构，有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题，同时箔式线圈不存在轴向匝数和轴向绕制螺旋角，有效地消除了短路时变压器的轴向力，保证了线圈内的电流密度可以根据高压线圈负荷分布自由地沿轴向调整，减少了低压突发短路时的径向力。

　　干式变压器接线方式

　　1、干式变压器短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时，阻值大于2M欧姆。

　　2、干式变压器变压器输入、输出电源线截面配线应满足其电流值大小的要求;按照2-2.5A/min2电流密度配置为宜。

　　3、干式变压器输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相，零线应与变压器压器中性零线相接，接地线、变压器外壳以及变压器中心点相连接，平常我们说的地线与零线都是从变压器中性点引出的。(如变压器有机箱应与箱体地线标志对应相连接)检查输入输出线，确认正确无误。

　　4、干式变压器先空载通电，观察测试输入输出电压符合要求。同时观察机器，内部是否有异响、打火、异味等非正常现象，若有异常，请立即断开输入电源。

　　5、干式变压器当空载测试完成且正常后，方可接入负载。安全、防火、无污染，可直接运行于负荷中心。
